接地裝置是電機設計時必須慎重考慮的重要項目。小規格電機至少應有一處接地，接線盒內腔必須設置專用接地裝置，功率超過110kW的電機外殼部位至少有一處接地。大中型高壓電機的接地裝置更為嚴苛，主接地塊最好采用不銹鋼材料，保證整個壽命期內接地裝置緊固螺紋的可靠性。

      見識了不同電機生產廠家的電機，曾特意關注了接地裝置，雖然設置風格迥異，但都經過精心布局。今天專門就電機接地裝置規范性和大家做一個交流，旨在普及一下電機使用過程中接地裝置功用和辨識常識。
      任何使用電機的場合，在電機投入運行前首先得可靠接地。有些大電機由幾個模塊化獨立部件構成電機整機，這時還應仔細檢查各模塊間短接用編織軟銅扁線的固定連接是否可靠。

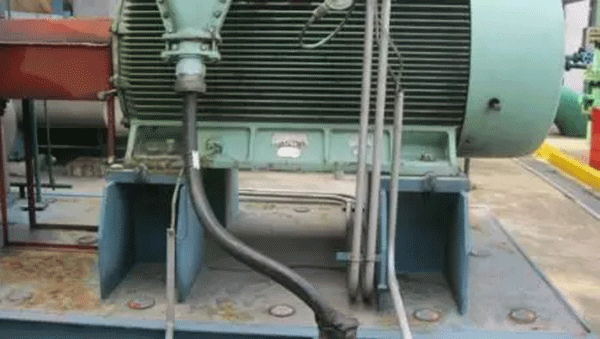

      電機接線盒是一個非常特殊的部件，內部專用接地裝置絕對不允許借用緊固接線盒的過孔或螺孔。定子接線盒里的PE線是保護用的，其目的是防止定子繞組絕緣下降或對地導致電機機殼部分帶電；大規格電機機殼外帶的也是PE保護線，其目的是將所有的電器設備及金屬管路連接成一個等電勢，形成一個環路金屬網，最終目的也是保護和防止靜電。

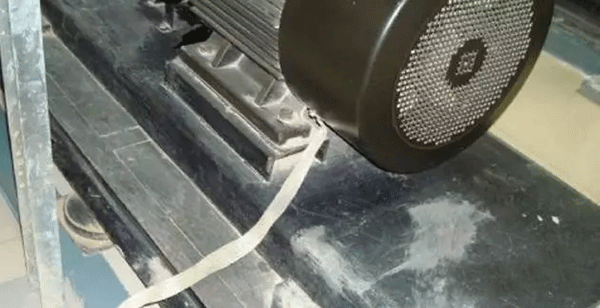

      電機試驗時接地同樣是忽視不得的環節。大多數的電機生產企業一般采用試驗平臺接地的方式。因試驗電機數量較多，采用接地線連接的方式既不可靠又很繁瑣，直接利用已可靠接地的試驗平臺安全方便。
      若電機數量較多平臺空間不夠用時，可直接將電機放置在地面上試驗，這種情況下一定要通過必要的連接將被試驗電機接地，防止事故的發生。

電機接地標志的具體案例
電機接地標志要求
      每臺電機都應該有明顯的接地標志，而且要保證接地標志在電機生命周期內可視。對于該要求，不同廠家對接地裝置理解的差異性非常大：部分電機生產企業接地標志很不規范，導致產品的檔次品味不高；國內知名廠家和西門子、ABB等國際品牌電機企業生產的電機各零部件任意選一件都是工藝品，接地裝置設置醒目、美觀，使用維護手冊通過警告模式提示接地裝置。

常見問題及解決方案

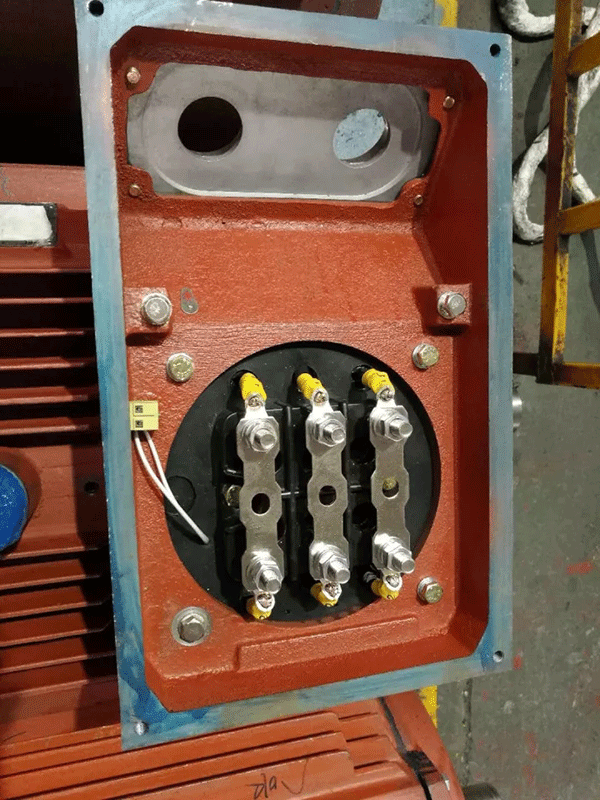

      接線盒內沒有預先在接線盒或機座適當位置設定不可磨滅的接地標志，而是通過螺孔固定了一個接地片，這種做法顯然與標準的要求不一致。
      對于基本系列電機，大多數生產廠家采用鋼板接線盒，而鋼板接線盒內本身就壓鑄了接地標志，企業只需要配備地線固定元件即可。對于機殼應同時接地的電機，不少的電機生產企業只是通過螺釘安裝了一個自帶接地標志的接地片，而未達到不可拆除的永久性要求。

接地裝置設置原則
      機座上都最好直接鑄有接地標志，加工時只要在其附近打地線固定孔即可。也可在電機合適位置鉚接接地片，并采用螺釘固定地線。

      總之，電機接地是電機運行環節的非常重要的防護要求，電機生產廠家應提示客戶按要求實施，電機產品上接地標志的規范性也應該引起高度重視。
